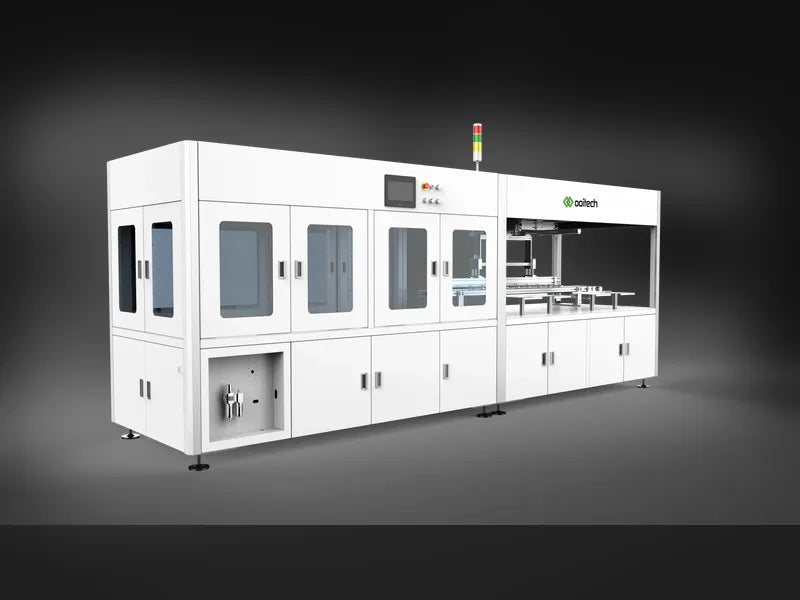

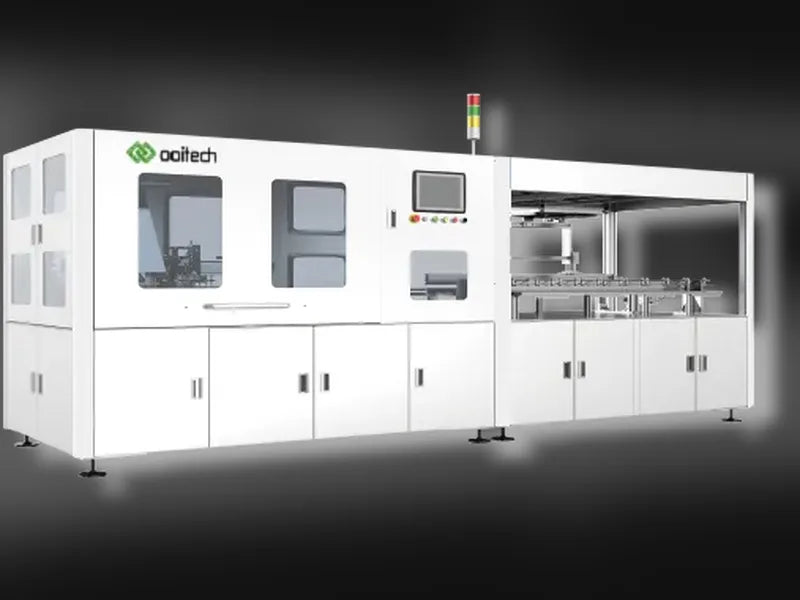

ماكينة تركيب الشرائط المتقاطعة الأوتوماتيكية SL-30C

إن آلة اللحام الأوتوماتيكية Ooitech SL-30C هي آلة لحام عالية السرعة للخلايا الشمسية المتداخلة بسعة 3000-5000 قطعة/ساعة، وفحص كاميرا CCD، ونظام معالجة درجة حرارة PID، ودقة تداخل ±0.15 مم. مثالية للخلايا الشمسية المتداخلة بحجم 158.75 مم و166 مم و210 مم.

آلة اللحام الأوتوماتيكية SL-30C | آلة لحام الخلايا الشمسية المتداخلة - Ooitech

آلة اللحام الأوتوماتيكية Ooitech SL-30C هي آلة لحام عالية السرعة للخلايا الشمسية المتداخلة بسعة 3000-5000 قطعة/ساعة، وفحص كاميرا CCD، ونظام معالجة درجة حرارة PID، ودقة تداخل ±0.15 مم. مثالية للخلايا الشمسية المتداخلة بحجم 158.75 مم و166 مم و210 مم.

---

---

آلة اللحام الأوتوماتيكية SL-30C | آلة لحام الخلايا الشمسية المتداخلة

آلة اللحام الأوتوماتيكية Ooitech SL-30C هي آلة لحام أوتوماتيكية بالكامل للخلايا الشمسية المتداخلة، مصممة لإنتاج سلاسل الخلايا الشمسية المتداخلة بسرعة عالية ودقة عالية. تقوم هذه المعدات المتطورة بلحام الخلايا الشمسية المقطوعة في سلاسل عن طريق توزيع ومعالجة مادة لاصقة موصلة، ثم تقوم تلقائيًا بجمع السلاسل الملحومة أو نقلها مباشرة إلى عمليات لاحقة.

تم تصميم SL-30C لخطوط إنتاج الألواح الشمسية المتداخلة الحديثة، وهي تدمج العديد من تقنيات الأتمتة المتقدمة بما في ذلك التحكم PLC، والوحدات الخطية، ومحركات السيرفو، ونظام توزيع دقيق، ووحدة معالجة للتحكم في درجة الحرارة PID متعددة المناطق، وآلية تفريغ مؤتمتة. سير العمل بأكمله من تحميل الخلايا إلى تفريغ السلاسل أوتوماتيكي بالكامل، مما يوفر إنتاجية استثنائية بأقل تدخل من المشغل.

تدعم SL-30C مجموعة واسعة من تنسيقات الخلايا المتداخلة بما في ذلك 158.75 مم (قطع 1/5 و 1/6)، 166 مم (قطع 1/5)، و 210 مم (قطع 1/6 و 1/7) من الخلايا، مما يجعلها حلاً متعدد الاستخدامات للمصنعين الذين ينتجون تكوينات وحدات متداخلة متنوعة. مع قدرة إنتاج تصل إلى 5000 قطعة/ساعة، ودقة تداخل تبلغ ±0.15 مم، ومعدل كسر الخلايا يبلغ 0.2% أو أقل، تعد هذه الآلة الخيار الأمثل لمصنعي الألواح الشمسية الذين يسعون لدخول أو توسيع نطاق إنتاج الوحدات المتداخلة.

المعلمات الفنية

المواصفات الرئيسية لآلة اللحام المتداخلة SL-30C

المعلمة	المواصفات
طراز المنتج	SL-30C
القدرة الإنتاجية	≥3000 قطعة/ساعة (1/5، 1/6، 1/7 × 210 مم)؛ ≥5000 قطعة/ساعة (1/5، 1/6 × 158.75/166 مم)
أحجام الخلايا المتوافقة	158.75 مم (قطع 1/5، 1/6)، 166 مم (قطع 1/5)، 210 مم (قطع 1/6، 1/7)
سمك الخلية	150 ميكرومتر - 230 ميكرومتر
نوع المادة اللاصقة الموصلة	نحاس فضي أو فضة نقية
الحد الأقصى لطول السلسلة	1800 مم، بدقة ±1 مم
نطاق تداخل الخلايا	1-10 مم قابل للتعديل
دقة التداخل	±0.15 مم
فحص الخلايا	كشف بكاميرا CCD (قضيب التوصيل / الزاوية المفقودة / التصدع المخفي)
أقصى سرعة تشغيل	1000 مم/ثانية قابلة للتعديل
طريقة الرش	الطلاء بالرش؛ عرض الغراء 0.25-1 مم قابل للتعديل؛ حجم تطبيق الغراء قابل للتعديل
عدد رؤوس الغراء	2 قطعة
عدد السلال	3 سلال؛ 250 قطعة/سلة
طريقة التغذية	تحميل دوار؛ تغذية سلة بدون توقف
طريقة المعالجة	معالجة بدرجة حرارة عالية (تحكم في درجة الحرارة PID، 6 مناطق قابلة للتعديل، مراقبة في الوقت الحقيقي)
جهد المعالجة	لا يقل عن 1.5 نيوتن (حسب جودة الخلية)
معدل عيب الخلية	≤0.2% (خلايا من الفئة A)
معدل فشل المعدات	≤3%
وقت التشغيل	≥95%
طريقة تحديد المواقع	تحديد المواقع الميكانيكي
النظام الكهربائي	PLC + شاشة لمس + سيرفو + وحدة
واجهة الإنسان والآلة	شاشة عرض تعمل باللمس، واجهة سهلة الاستخدام
إنذار الأعطال	إنذارات أعطال في الوقت الحقيقي
مصدر الطاقة	ثلاثة أطوار بخمسة أسلاك، 380 فولت تيار متردد / 50 هرتز
الطاقة المقدرة	4 كيلوواط
مصدر الهواء	6-8 بار؛ 600 لتر/دقيقة؛ قطر أنبوب المدخل: 12 مم
حجم المعدات	4790 × 1250 × 1876 مم (بدون ضوء الإنذار)
الوزن	1400 كجم
لون الجهاز	أبيض مروري + أزرق سماوي
البرمجيات	ترقيات مجانية مدى الحياة

العلامات التجارية للمكونات الرئيسية

المكون	العلامة التجارية
PLC	Delta
Servo	Inovance
نظام خطي	ABBA, SHAC
هوائي	SMC, Airtac
صمام توزيع	مخصص

المزايا الفنية

لماذا تختار آلة اللحام المتداخلة Ooitech SL-30C

قدرة إنتاج عالية السرعة تحقق SL-30C سرعات إنتاج تصل إلى 5000 قطعة في الساعة للخلايا المتداخلة بحجم 158.75 مم و166 مم، وتصل إلى 3000 قطعة في الساعة للخلايا المتداخلة الكبيرة بحجم 210 مم. تصل سرعة التشغيل القصوى إلى 1000 مم/ث، مما يضمن قدرة المصنعين على تحقيق أهداف الإنتاج المطلوبة بكفاءة.

تحكم دقيق في التداخل مع دقة تداخل تبلغ ±0.15 مم ونطاق تداخل قابل للتعديل من 1 مم إلى 10 مم، تضمن SL-30C تداخلًا ثابتًا ودقيقًا بين الخلايا. يعد هذا المستوى من الدقة حاسمًا لتحقيق الأداء الكهربائي الأمثل والتجانس الجمالي في الوحدات الشمسية المتداخلة.

فحص الرؤية المتقدم بكاميرا CCD يقوم نظام الكشف بكاميرا CCD المدمج بفحص كل خلية بحثًا عن عيوب قضيب التوصيل، والزوايا المفقودة، والتشققات المخفية قبل اللحام. يتم رفض الخلايا المعيبة تلقائيًا، مما يحافظ على معدل كسر الخلايا بنسبة 0.2% أو أقل عند استخدام خلايا من الدرجة A ويقلل بشكل كبير من هدر المواد.

نظام معالجة درجة الحرارة PID متعدد المناطق يستخدم نظام المعالجة بالحرارة العالية ذو الست مناطق التحكم في درجة الحرارة PID مع المراقبة في الوقت الحقيقي لضمان معالجة موحدة وموثوقة للمادة اللاصقة الموصلة. كل منطقة قابلة للتعديل بشكل مستقل، مما يضمن جودة معالجة ثابتة وجهد ما بعد المعالجة لا يقل عن 1.5 نيوتن عبر أنواع الخلايا وتركيبات المواد اللاصقة المختلفة.

نظام توزيع دقيق مزودة برأسي غراء مخصصين وتقنية الطلاء بالرش، تتحكم SL-30C بدقة في عرض الغراء من 0.25 مم إلى 1 مم مع حجم تطبيق قابل للتعديل. يضمن هذا التغطية المثلى للمادة اللاصقة مع تقليل استهلاك المواد والتلوث.

تحميل الخلايا الدوار بدون توقف يتيح نظام التحميل الدوار المزود بثلاث سلال (250 قطعة لكل سلة) تغذية مستمرة للخلايا بدون توقف. يمكن للمشغلين إعادة ملء السلال دون مقاطعة الإنتاج، مما يزيد من وقت تشغيل المعدات إلى 95% أو أعلى.

توافق واسع مع الخلايا تدعم SL-30C أحجام وتكوينات قطع متعددة للخلايا بما في ذلك 158.75 مم (قطع 1/5 و 1/6)، 166 مم (قطع 1/5)، و 210 مم (قطع 1/6 و 1/7) بسمك خلية من 150 ميكرومتر إلى 230 ميكرومتر. يتيح هذا التنوع للمصنعين إنتاج تصميمات وحدات متداخلة متنوعة على آلة واحدة.

تشغيل وصيانة سهل الاستخدام تتميز SL-30C بواجهة HMI تعمل باللمس مع واجهة بديهية، ونظام إنذار أعطال في الوقت الحقيقي، وتحكم كهربائي يعتمد على PLC والسيرفو، وترقيات برمجية مجانية مدى الحياة، وهي مصممة لسهولة التشغيل وتقليل وقت التوقف عن الصيانة.

مكونات صناعية موثوقة تم بناء SL-30C بمكونات عالية الجودة من علامات تجارية موثوقة بما في ذلك Delta PLC، ومحركات Inovance servo، وأنظمة ABBA/SHAC الخطية، ومكونات SMC/Airtac الهوائية، مما يوفر موثوقية طويلة الأمد وأداءً ثابتًا في بيئات الإنتاج الصعبة.

متطلبات التركيب وإعداد الموقع

معلمات الآلة

المعلمة	المتطلبات
وزن الآلة	1400 كجم
متوسط الطاقة	4 كيلوواط
استهلاك الهواء	متوسط 600 لتر/دقيقة

متطلبات الموقع

• يجب ألا تقل قدرة تحمل الأرضية عن 1000 كجم/م2؛ يجب أن تكون الأرضية مسطحة بدون اهتزاز
• الحد الأدنى لمساحة التركيب (بما في ذلك منطقة التشغيل): 5800 (طول) × 2850 (عرض) × 2300 (ارتفاع) مم
• درجة الحرارة المحيطة: 5-40 درجة مئوية
• الرطوبة النسبية: 5-70% (غير متكثفة)

متطلبات مصدر الطاقة

• ثلاثة أطوار 380 فولت، 50 هرتز
• نظام ثلاثي الأطوار بخمسة أسلاك (L1/L2/L3/N/PE)
• مواصفات سلك الدخول: 3 × 4 مم2 + 1 × 4 مم2 + 1 × 2.5 مم2

متطلبات إمداد الهواء المضغوط

• ضغط الهواء: 0.6-0.8 ميجا باسكال
• حجم أنبوب مدخل الهواء: قطر 12 مم
• متطلبات جودة الهواء المضغوط: أقصى جسيمات صلبة 15 ميكرومتر (الفئة 3)؛ الحد الأدنى لدرجة نقطة الندى +3 درجات مئوية (الفئة 4)؛ أقصى تركيز لبخار الزيت 5 مجم/م3 (الفئة 4)

تطبيقات المنتج

سيناريوهات إنتاج الألواح الشمسية المتداخلة

تم تصميم آلة اللحام الأوتوماتيكية Ooitech SL-30C لتطبيقات تصنيع الألواح الشمسية المتنوعة:

خطوط إنتاج الوحدات الشمسية المتداخلة تعمل SL-30C كجهاز لحام أساسي في خطوط إنتاج الألواح الشمسية المتداخلة، وتتعامل مع العملية الحرجة للحام الخلايا الشمسية المقطوعة في سلاسل متداخلة باستخدام مادة لاصقة موصلة. وهي مناسبة لخطوط الإنتاج التي تتراوح سعتها السنوية من 5 ميجاوات إلى 1 جيجاوات.

تصنيع الوحدات المتداخلة متعددة التنسيقات مع دعم تنسيقات الخلايا 158.75 مم، و166 مم، و210 مم في تكوينات قطع مختلفة (1/5، 1/6، 1/7)، يمكن للمصنعين إنتاج مجموعة واسعة من منتجات الوحدات المتداخلة على منصة إنتاج واحدة، بما في ذلك الألواح الشمسية السكنية والتجارية وعلى نطاق المرافق.

تقنيات الخلايا المتداخلة عالية الكفاءة تتوافق SL-30C مع تقنيات الخلايا المتداخلة PERC، TOPCon، IBC، ABC، وHPBC، مما يمكن المصنعين من إنتاج وحدات شمسية متداخلة عالية الكفاءة من الجيل التالي مع تقليل تباعد الخلايا وتحسين كثافة الطاقة.

ترقية وتوسيع خط الإنتاج يمكن لمصنعي الألواح الشمسية الحاليين الذين يتطلعون إلى إضافة قدرة الوحدات المتداخلة أو توسيع قدرة إنتاج الوحدات المتداخلة دمج SL-30C في تصميم مصنعهم الحالي. يسمح الحجم الصغير الذي يبلغ 4790 × 1250 × 1876 مم بدمج مرن مع معدات القطع الأولية وعمليات الترتيب النهائية.

الوحدات المتداخلة المرنة والمدمجة في المباني يتيح التحكم الدقيق في التداخل والتعامل اللطيف مع الخلايا استخدام SL-30C لتصنيع وحدات متداخلة متخصصة بما في ذلك الألواح المرنة ومنتجات الطاقة الشمسية الكهروضوئية المدمجة في المباني (BIPV) حيث تعد جودة تداخل الخلايا المتسقة ضرورية.

الضمان وخدمة ما بعد البيع

دعم شامل من Ooitech

تغطية الضمان

• ضمان لمدة عام واحد بعد التركيب الناجح، أو 16 شهرًا من تاريخ بوليصة الشحن، أيهما أسبق
• يجب تشغيل الآلات بواسطة مشغلين مدربين بعد التركيب والتدريب
• خلال فترة الضمان، توفر Ooitech خدمات صيانة في الوقت المناسب وقطع غيار ضرورية مجانًا (باستثناء المواد المستهلكة)؛ يتحمل المشتري تكلفة شحن قطع الغيار
• إذا لم يتمكن مهندسو المشتري من حل مشكلة خلال فترة الضمان، سترسل Ooitech مهندسين إلى مصنع المشتري؛ يتحمل المشتري تكاليف تذاكر السفر ذهابًا وإيابًا، وتكاليف النقل المحلية، والإقامة، وتكاليف الطعام في مدينة المشتري

استثناءات الضمان

• الأضرار أو الأعطال الناتجة عن سوء الاستخدام، أو الاستخدام المفرط، أو التفكيك الذاتي، أو التعديل من قبل أطراف غير مصرح بها
• الاستخدام غير المتوافق مع دليل التشغيل

دعم ما بعد الضمان

• تستمر خدمات الدعم الفني والإرشاد المجانية عبر الإنترنت بعد فترة الضمان
• توفير قطع الغيار بأسعار مخفضة
• زيارات المهندسين في الموقع متاحة مع تغطية المشتري لتكاليف السفر والتأشيرة والإقامة والطعام والعمالة وفقًا لمعايير Ooitech
• توفير الأجزاء المستهلكة عند الدفع
• ترقيات برمجية مجانية مدى الحياة

اتصل بـ Ooitech - احصل على عرض أسعار لآلة اللحام المتداخلة

Ooitech، التي تأسست عام 2013، هي مزود رائد لحلول خطوط إنتاج الألواح الشمسية المتكاملة بخبرة تزيد عن 10 سنوات في صناعة الطاقة الكهروضوئية. تم تصدير معداتنا إلى بولندا، المجر، كوريا، المكسيك، مصر، الجزائر، الهند، المملكة العربية السعودية، سوريا، كازاخستان، والعديد من البلدان الأخرى حول العالم.

حلول Ooitech المتكاملة تشمل:

• توريد خط إنتاج وحدات شمسية من 5 ميجاوات إلى 1 جيجاوات
• ترقية خط PV التقليدي إلى خط إنتاج MBB
• استشارات بناء المصانع
• تصميم تخطيط المنشأة
• إرشادات اختيار المواد الخام
• مساعدة في إجراءات الإنتاج ودعم تركيب محطات الطاقة الشمسية

اتصل بنا اليوم للحصول على عرض أسعار مفصل لآلة اللحام الأوتوماتيكية SL-30C أو حل خط إنتاج ألواح شمسية متداخلة كامل.
