آلة ترتيب خلايا السلسلة الروبوتية
ترتيب آلي دقيق لإنتاج الوحدات الشمسية

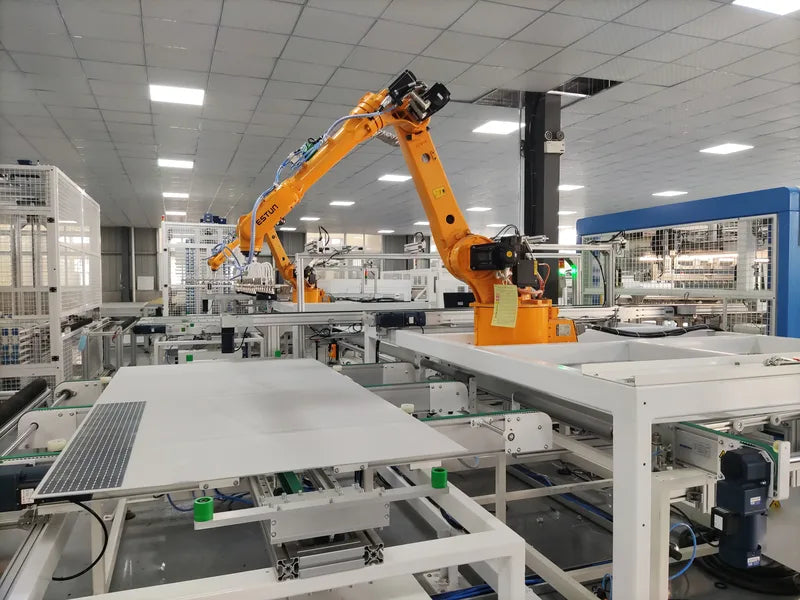

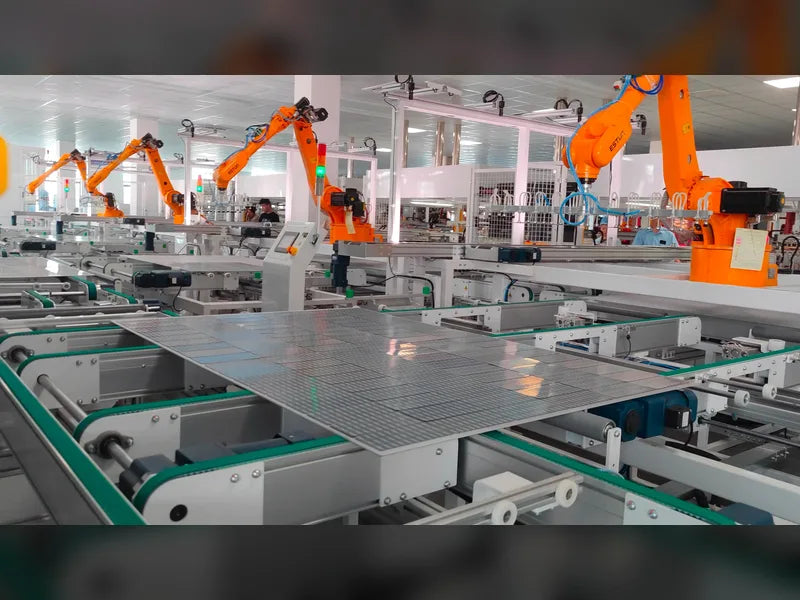

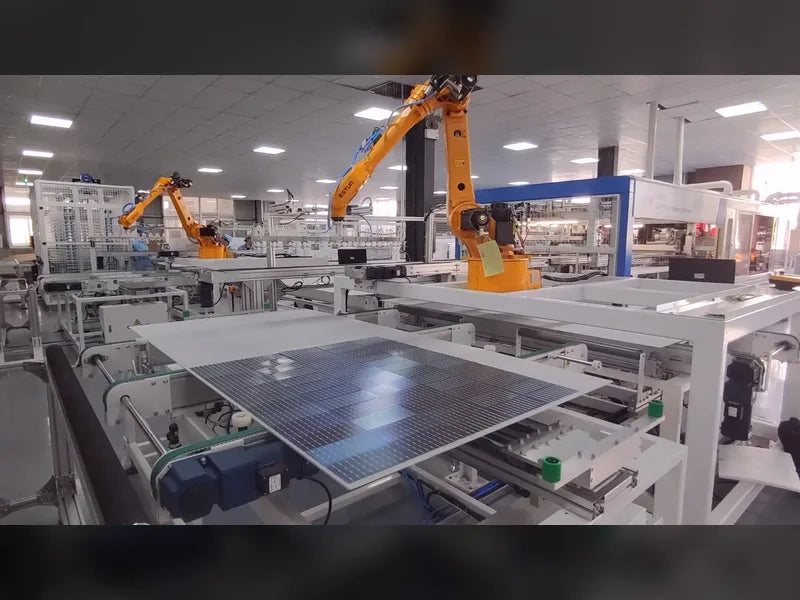

تعتبر آلة ترتيب خلايا السلسلة الروبوتية Ooitech HS-PBR نظام ترتيب آلي عالي الأداء مصمم لخطوط إنتاج الألواح الشمسية الحديثة. تم تصميم هذه الآلة للتعامل مع العملية الحرجة لترتيب سلاسل الخلايا المزودة بأطراف توصيل على ركائز زجاجية بدقة استثنائية، حيث تجمع بين تقنية التعرف المتقدمة على صور CCD ومعالجة السلاسل الروبوتية لتحقيق دقة وضع تبلغ ±0.3 مم ووقت دورة سريع لا يتجاوز 5 ثوانٍ لكل سلسلة فردية.
متوافقة مع مجموعة واسعة من تكوينات الوحدات بما في ذلك تخطيطات 60 خلية و 72 خلية قياسية، ووحدات نصف الخلية، ووحدات الزجاج المزدوج، ووحدات من نوع الصندوق الواصل الثلاثي، فإن HS-PBR هي حل مثالي للمصنعين الذين ينتجون ألواح PERC و TOPCon و MBB الشمسية. كما أن وضع التشغيل بزر واحد وتكاملها السلس مع آلات ربط السلاسل السابقة يجعلها مكونًا أساسيًا موثوقًا وفعالًا لأي خط إنتاج وحدات شمسية.
سواء كنت تقوم ببناء مصنع جديد للألواح الشمسية أو ترقية خط الإنتاج الحالي الخاص بك من سعة 5 ميجاوات إلى 1 جيجاوات، فإن آلة الترتيب الروبوتية HS-PBR توفر السرعة والدقة والمرونة التي تتطلبها عملية التصنيع الخاصة بك.
المواصفات الفنية
معلمات آلة ترتيب خلايا السلسلة الروبوتية HS-PBR
| المعلمة | المواصفات |
|---|---|
| النموذج | HS-PBR |
| مزود الطاقة | تيار متردد 380 فولت، 50 هرتز |
| استهلاك الطاقة | ≤10 كيلو وات |
| وقت الدورة | ≤5 ثوانٍ لكل سلسلة فردية |
| دقة ترتيب السلسلة | ±0.3 مم |
| مواصفات الوحدة المطبقة | حتى 2450×1400 مم |
| أنواع الوحدات المتوافقة | 60/72 خلية، نصف خلية، زجاج مزدوج، ثلاثة أنواع من صناديق التوصيل |
| وضع التشغيل | زر واحد للتبديل |
| لغة واجهة المستخدم الرسومية | الصينية / الإنجليزية |
| مستوى الضوضاء | ≤60 ديسيبل |
| استهلاك الهواء | 500 لتر/دقيقة |
| الأبعاد (الطول×العرض×الارتفاع) | 3200×2800×2200 مم |
المزايا التقنية
لماذا تختار آلة ترتيب خلايا السلسلة الروبوتية HS-PBR
نظام التعرف على الصور CCD عالي الدقة تستخدم الآلة نظام حساب صور CCD متقدمًا مع وضع كاميرا ثابت يتم تعديله من خلال التحكم في حركة المستوى. يحسن هذا التصميم بشكل كبير من دقة التصوير للكشف عن موضع السلسلة. يتم تشغيل وحدة صورة الكاميرا بواسطة محركات مؤازرة، مما يضمن التقاط صور متسق وموثوق به في كل دورة لوضع السلسلة بدقة.
امتصاص السلسلة المباشر بواسطة الروبوت على عكس أنظمة الترتيب التقليدية التي تتطلب خطوات نقل وسيطة، يمتص روبوت HS-PBR سلاسل الخلايا مباشرة من الناقل، مما يلغي مراحل المناولة غير الضرورية. يقلل هذا النهج المباشر للالتقاط من وقت الدورة، ويقلل من خطر تلف سلسلة الخلايا، ويحسن الإنتاجية الإجمالية.
نظام ناقل الحزام الضيق الذكي يستخدم ناقل سلاسل الخلايا تصميم حزام ضيق يمنع المشاكل الشائعة مثل سوء التقدير الناتج عن تلوث الحزام أو الأوساخ. يعمل الناقل بواسطة محركات مؤازرة عالية الدقة، مما يحقق ربطًا سلسًا ومحايدًا مع آلات ربط السلاسل السابقة، مما يضمن نقلًا سلسًا وغير متقطع للسلاسل.
توافق واسع مع الوحدات يدعم HS-PBR أقصى مواصفات للوحدة تبلغ 2450×1400 مم وهو متوافق مع تكوينات تخطيط الوحدات الأفقية والرأسية. تسمح هذه المرونة للمصنعين بإنتاج وحدات قياسية ذات 60 خلية و 72 خلية، ووحدات نصف خلية، ووحدات زجاج مزدوج، ووحدات بثلاثة صناديق توصيل على آلة واحدة.
سهولة الاستخدام بزر واحد تتميز الآلة بوضع تشغيل بديهي بزر واحد مدعوم بواجهة HMI ثنائية اللغة (الصينية/الإنجليزية). يبسط هذا التشغيل اليومي، ويقلل من متطلبات التدريب لمشغلي خط الإنتاج، ويتيح التغيير السريع بين مواصفات الوحدات المختلفة.
تشغيل منخفض الضوضاء وموفر للطاقة بمستوى ضوضاء ≤60 ديسيبل واستهلاك طاقة ≤10 كيلو وات، يوفر HS-PBR بيئة عمل مريحة مع الحفاظ على كفاءة الطاقة عبر فترات الإنتاج الطويلة.
تطبيقات المنتج
سيناريوهات إنتاج الوحدات الشمسية
تم تصميم آلة ترتيب خلايا السلسلة الروبوتية HS-PBR لمجموعة واسعة من تطبيقات تصنيع الألواح الشمسية وبيئات الإنتاج:
إنتاج الوحدات الشمسية أحادية وبلورية قياسية مثالية لإنتاج وحدات شمسية تقليدية ذات 60 خلية و 72 خلية باستخدام أحجام رقاقات M6 و M10 و M12 في تكوينات الخلية الكاملة ونصف الخلية. تتكامل الآلة بسلاسة مع آلات ربط الخلايا MBB PERC و TOPCon.
تصنيع وحدات نصف الخلية متوافقة تمامًا مع إنتاج وحدات نصف الخلية، تتعامل HS-PBR بدقة مع سلاسل الخلايا المقطوعة نصفًا الأصغر حجمًا وتضعها، مما يدعم الطلب المتزايد في السوق على ألواح شمسية نصف الخلية ذات كفاءة أعلى مع فقدان طاقة أقل.
تجميع وحدات الزجاج المزدوج مصممة للعمل بفعالية في خطوط إنتاج وحدات الزجاج المزدوج (زجاج-زجاج)، تستوعب الآلة المتطلبات المحددة لعمليات تصنيع الألواح الشمسية بدون إطار وثنائية الوجه.
خطوط وحدات Multi-Busbar (MBB) محسّنة للتكامل في خطوط إنتاج ألواح MBB الشمسية، مما يضمن ترتيبًا دقيقًا للسلاسل للوحدات التي تستخدم تقنية التوصيل البيني للخلايا متعددة الأقطاب.
إنتاج الوحدات كبيرة الحجم مع دعم لأحجام الوحدات حتى 2450×1400 مم، تستوعب HS-PBR أحدث تصميمات الألواح كبيرة الحجم التي يزداد الطلب عليها في مشاريع الطاقة الشمسية على نطاق المرافق.
إنشاء مصنع جديد للألواح الشمسية وتحديث الخطوط سواء كنت تقوم بإنشاء مصنع جديد للوحدات الشمسية بسعة إنتاج تتراوح من 5 ميجاوات إلى 1 جيجاوات أو ترقية معدات خط الإنتاج الحالي، توفر آلة الترتيب الروبوتية HS-PBR حلاً آليًا موثوقًا للترتيب يحسن الإنتاجية ويقلل تكاليف العمالة.
للحصول على نظرة عامة كاملة على خط إنتاج الألواح الشمسية الأوتوماتيكي بالكامل، شاهد فيديو خط إنتاج الألواح الشمسية الأوتوماتيكي بالكامل من Ooitech MBB: https://www.youtube.com/watch?v=uRS9sn94sIQ
اتصل بنا للشراء
احصل على عرض سعر لآلة ترتيب خلايا السلسلة الروبوتية HS-PBR
Ooitech هي شركة مصنعة ومزود حلول لمعدات خط إنتاج الألواح الشمسية الاحترافية، وتقدم حلولًا شاملة جاهزة للتشغيل بسعة تتراوح من 5 ميجاوات إلى 1 جيجاوات بما في ذلك تصميم المعدات والتسليم والتركيب وتدريب المشغلين وتوريد المواد الخام وخدمة ما بعد البيع.
لطلب عرض أسعار مفصل، أو مناقشة متطلبات خط الإنتاج الخاص بك، أو معرفة المزيد عن آلة ترتيب خلايا السلسلة الروبوتية HS-PBR، يرجى الاتصال بفريقنا من خلال أي من القنوات التالية:
